Stanford Advanced Materials amplía su cartera de obleas de zafiro Epi-Ready hasta diámetros de 8 pulgadas

Abordando los desafíos técnicos: Desajuste térmico y tasas de defectos en sustratos de zafiro de gran diámetro

A medida que los fabricantes avanzan hacia formatos de sustrato más grandes, la planicidad de la oblea, la calidad de la superficie, la orientación cristalina y la consistencia se vuelven cada vez más importantes para el control del proceso epitaxial.



Las obleas de zafiro son un material de sustrato fundamental en LED, optoelectrónica y semiconductores de potencia. Dado que los Mini-LED, Micro-LED y los dispositivos de potencia de próxima generación exigen obleas de mayor tamaño, la industria está transitando de los formatos de 2 y 4 pulgadas a los de 6 e incluso 8 pulgadas.



Sin embargo, el aumento de escala conlleva serios desafíos técnicos. Las investigaciones muestran que, debido al desajuste de expansión térmica entre el zafiro y el nitruro de galio (GaN), las obleas de zafiro de mayor tamaño enfrentan un riesgo significativamente mayor de combadura y agrietamiento. A medida que aumenta el diámetro de la oblea de zafiro, el control de la comba, la deformación, la variación total de espesor y la calidad de la superficie se vuelve más exigente. En la epitaxia de GaN, el desajuste de la red cristalina y de la expansión térmica entre el GaN y el zafiro también puede contribuir a la tensión residual en la estructura epitaxial.



Para las instituciones de investigación y los fabricantes de dispositivos de alta fiabilidad, lo que realmente se necesita es una oblea de zafiro que ofrezca alta pureza, baja densidad de defectos, orientación precisa de la red cristalina y opciones de personalización, todo ello mientras les ayuda a evitar las trampas de rendimiento que conlleva la producción en masa.





Obleas de zafiro de alta pureza diseñadas para aplicaciones de gama alta



Stanford Advanced Materials ofrece obleas de zafiro con una pureza de hasta el 99,999 %, que cumplen con los requisitos más exigentes de los procesos semiconductores.



Dureza Mohs 9 superior para entornos semiconductores agresivos

El zafiro alcanza un valor de 9 en la escala de Mohs, justo detrás del diamante. Esto le confiere una resistencia excepcional a los arañazos y una durabilidad a largo plazo, preservando la integridad de la superficie incluso en entornos de procesamiento agresivos. Esto lo convierte no solo en un sustrato LED ideal, sino también en una opción sólida para piezas mecánicas de precisión y equipos de vacío.



Alta estabilidad térmica y dimensional

El zafiro combina estabilidad a altas temperaturas con una buena integridad dimensional y aislamiento eléctrico, lo que lo hace adecuado para entornos exigentes de crecimiento epitaxial y procesamiento de semiconductores.



Amplia transmisión óptica (0,2–4 μm) y alta rigidez dieléctrica

El zafiro ofrece una excelente transmisión desde el ultravioleta hasta el infrarrojo (0,2–4 μm), y su amplio ancho de banda lo convierte en un excelente aislante eléctrico. Esta combinación de transparencia óptica y aislamiento eléctrico le otorga un valor único en optoelectrónica y aplicaciones de sensores.



Inercia química frente a procesos de ataque químico y limpieza por plasma

El zafiro presenta una alta estabilidad química frente a muchos de los productos químicos de proceso utilizados en entornos semiconductores y de laboratorio. Su durabilidad química contribuye a mantener la integridad del sustrato y a reducir los riesgos de contaminación durante las etapas de proceso compatibles.





Orientaciones cristalinas personalizables (planos C, A, R, M) y especificaciones Epi-Ready



Las obleas de zafiro son anisotrópicas: diferentes orientaciones cristalinas ofrecen distintas propiedades ópticas, mecánicas y eléctricas. Stanford Advanced Materials ofrece normalmente una gama de orientaciones estándar, que incluyen el plano C (0001), el plano A (11–20), el plano R (1–102) y el plano M (10–10). Las obleas de zafiro con plano C son la opción preferida para la epitaxia de LED y dispositivos de potencia basados en GaN, mientras que el plano R se utiliza a menudo para aplicaciones especializadas como las obleas de silicio sobre zafiro (SOS).

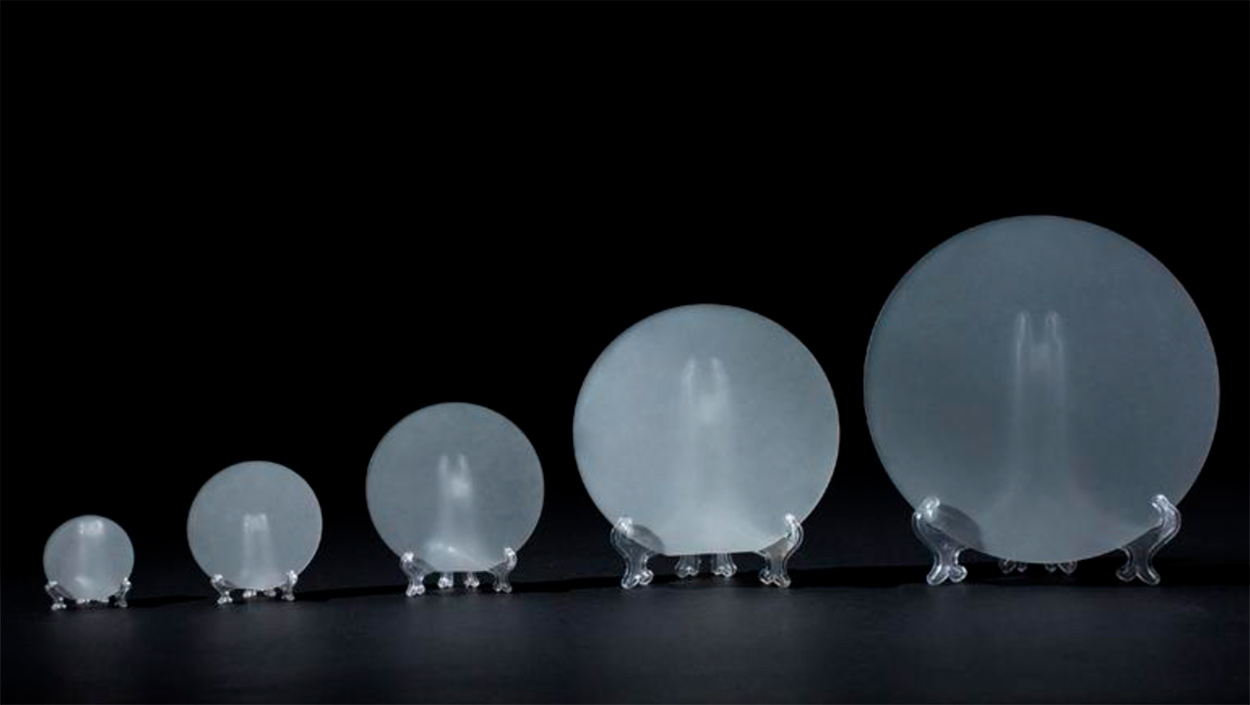

En cuanto a los tamaños, cubrimos diámetros desde 1 pulgada hasta 8 pulgadas, con espesores personalizables de 0,35 mm a 1 mm. Para la epitaxia de GaN y aplicaciones similares, se dispone de obleas de zafiro pulidas por una cara o por ambas caras (DSP), con una rugosidad superficial de hasta Ra ≤ 5 Å, que cumplen con los estándares Epi-Ready.



Stanford Advanced Materials (SAM) es un proveedor global de materiales de alta pureza que ofrece una amplia gama de sustratos cristalinos, incluidas obleas de zafiro para los sectores de semiconductores, optoelectrónica, óptica e investigación científica. Con una amplia base de clientes, las obleas de zafiro de SAM se utilizan no solo en el desarrollo de LED y dispositivos de potencia, sino también en aplicaciones de electrónica de consumo y aeroespacial.
